Puertas Cubells s.l. -> puertas para uso industrial -> puertas para naves |
Código CUB339 | InfDes | Resumen puerta plegable Walldoor | ||
1 | CUB3391 | 1B (hoja en el interior de la nave) | ||
2 | CUB3392 | 2A (hoja y soporte entre pilares) | ||
3 | CUB3393 | 3A (hoja entre pilares y soporte en el interior) | ||
4 | CUB3394 | 4B (hoja en el exterior de la nave) | ||
5 | CUB3395 | ejemplo Walldoor | ||
6 | CUB3396 | ejemplo Walldoor | ||
7 | CUB3397 | componentes Walldoor |
Imagen | Tamaño: 10.1 Kb |
Texto1 |

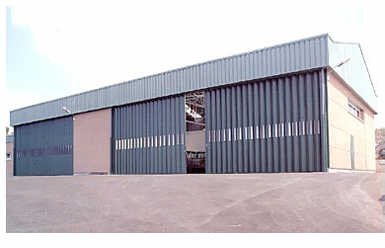

PUERTA PLEGABLE WALL-DOOR
Puerta plegable de acero para huecos de gran tamaño. Al abrirse, los paneles se van replegando ocupando lateralmente un espacio mínimo. Es una de las puertas más económica para industrias y almacenes y, además, no precisa mantenimiento. Construida con robustas lamas de acero galvanizado perfilado sin soldaduras, unidos unos a otros mediante articulaciones en toda su altura, sustituyendo a bisagras o pernios. La ausencia de soldaduras le proporciona una buena resistencia a la oxidación. Los paneles llevan, además, en su interior, unos pantógrafos articulados de pletina de 30 mm, para asegurar su sustentación y garantizar un movimiento suave. En su extremo llevan un zócalo reforzado donde se instala la cerradura con cilindro recambiable y amaestrable. Las guías y rodamientos dobles son de gran resistencia y no precisan mantenimiento. Se puede fabricar en una o dos hojas. Si se fabrica en una hoja, esta puede correrse tanto hacia la derecha como a la izquierda o plegarse en el centro. (Consulte en los niveles inferiores las distintas formas de apertura). Ancho máximo: 30 m Ancho máximo en una hoja: 15 m Alto máximo: 5 m El dintel superior apenas ocupa espacio (según tipo de montaje que puede consultar en los niveles inferiores de este catálogo), ya que sólo lleva una guía de unos 60 mm de altura. La puerta, una vez plegada, ocupa aproximadamente entre el 10% y el 15% de la anchura total del hueco, dejando todo el hueco libre para el paso si se monta por el interior de la nave. Acabados: Acero galvanizado o acero lacado. Funcionamiento manual sin esfuerzo aun en grandes dimensiones. ¿Esta información ha sido útil? Si cree que debemos añadir alguna información en esta página por favor envíenos un email a cubells@puertascubells.com |
Texto2 |
Consulte las memorias en los niveles inferiores, según las distintas formas de apertura: tipo 1B: hoja en el interior de la nave, dejando todo el hueco libre para el paso. tipo 2A: hoja y soporte entre pilares tipo 3A: hoja entre pilares, soportes en el interior tipo 4B: hoja en el exterior de la nave, dejando todo el hueco libre para el paso. |
PUERTAS CUBELLS
Camino del Rochs 62, 46013 Valencia Tfno. 902 11 33 66 e-mail - www.puertascubells.com |
